Обслуживание чиллеров: полное руководство для всех, кто хочет, чтобы холод не исчез

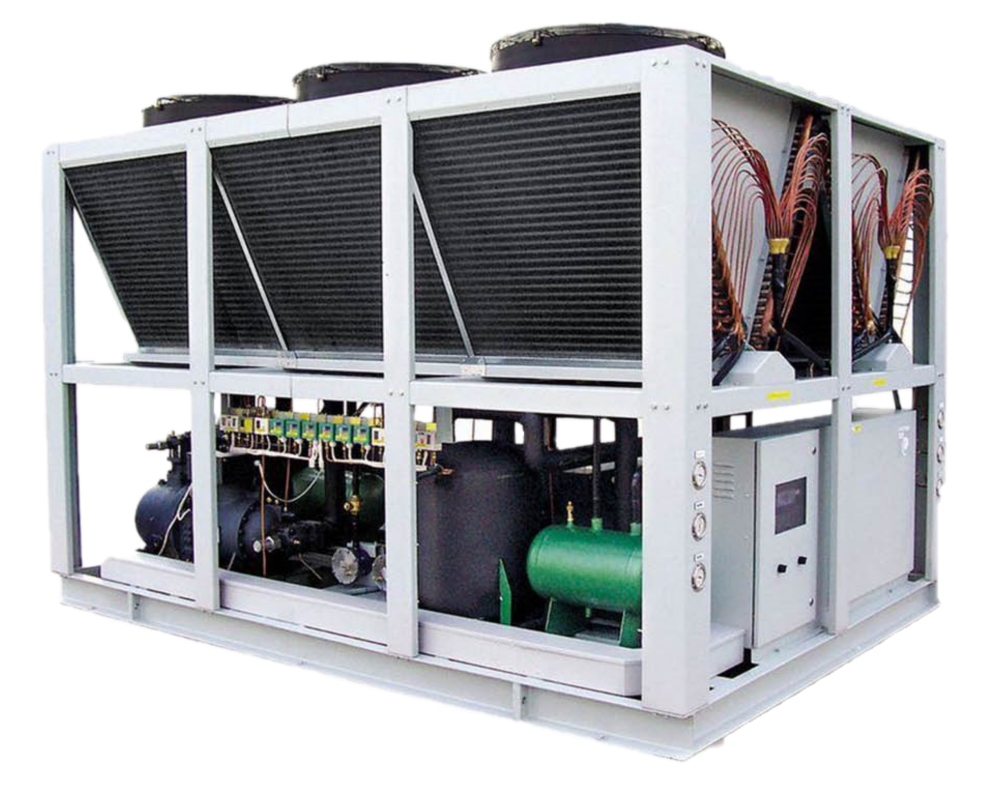

Что такое чиллер и зачем его обслуживать?


Если объяснять на пальцах: чиллер забирает тепло из жидкости и выбрасывает его наружу — в воздух или в воду. Внутри он работает по тому же принципу, что и домашний холодильник: компрессор сжимает хладагент, конденсатор отводит тепло, испаритель охлаждает жидкость, а расширительный клапан замыкает цикл.



А теперь — почему обслуживание критично. Цифры говорят сами за себя:
  • Грязный теплообменник снижает холодопроизводительность на 10–30% и перегружает компрессор.
  • Потеря 20% хладагента (например, R134a) уменьшает производительность на 25–30%.
  • Падение COP (коэффициента энергоэффективности) с 6,2 до 5,1 означает рост потребления электроэнергии на 21%.
  • Регулярное обслуживание снижает совокупную стоимость владения оборудованием (TCO) на 20–25%.
Грубо говоря: чиллер, который не обслуживают, может работать. Но он ест больше электричества, быстрее изнашивается и однажды ломается в самый жаркий день июля — когда найти сервисную бригаду сложнее всего.

Виды чиллеров: что от этого зависит в обслуживании


Тип чиллера определяет, что именно нужно проверять и как часто:

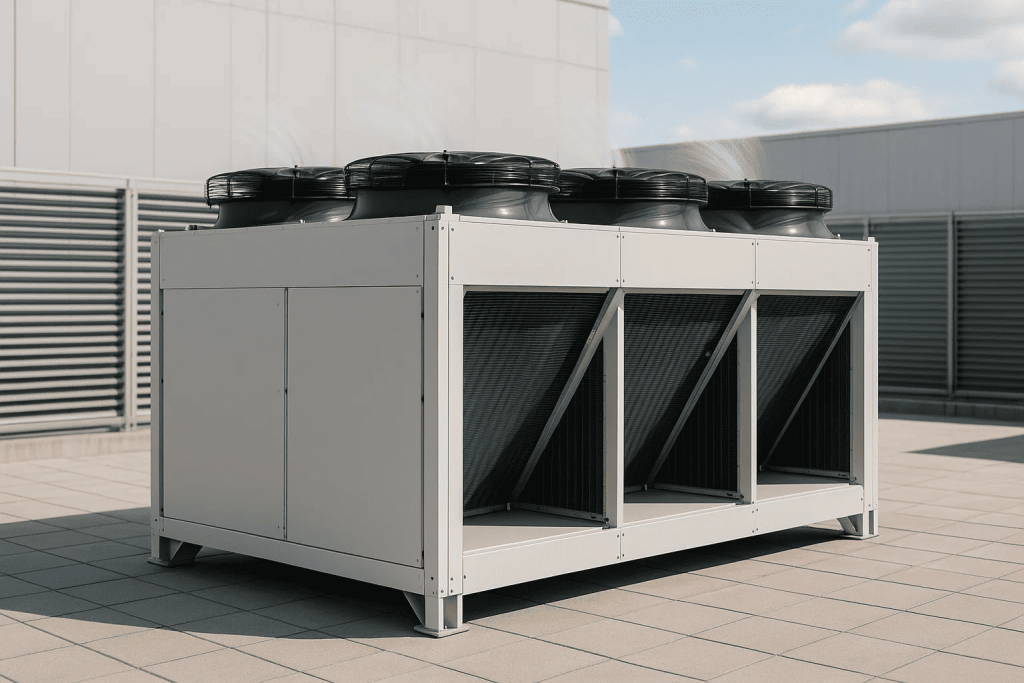

  • С воздушным конденсатором — самый распространённый вариант для коммерческих объектов. Конденсатор обдувается вентиляторами, и главная проблема — пыль, пух, листва на оребрении. Чистить нужно часто.
  • С водяным конденсатором — используется на крупных промышленных объектах, обычно с градирней или драйкулером. Здесь проблема — накипь и биоплёнка в трубках. Требуется химическая промывка.
  • Модульные — несколько блоков, работающих параллельно. Обслуживается каждый модуль отдельно, но синхронизация по нагрузке — отдельный контрольный пункт.
  • С выносным конденсатором — компрессор и испаритель внутри, конденсатор снаружи. Фреоновая трасса между ними — зона повышенного внимания на утечки.
Тип компрессора тоже важен:
Компрессор Где применяется Специфика обслуживания

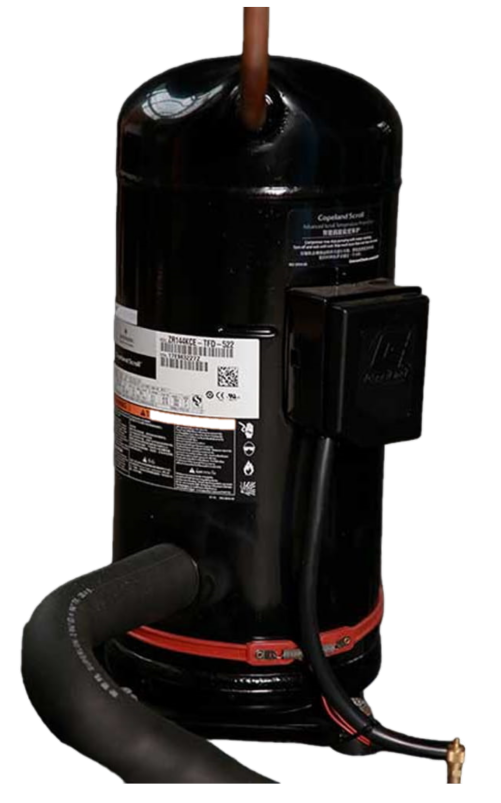

Спиральный До 100–200 кВт Прост в обслуживании, масло меняют редко

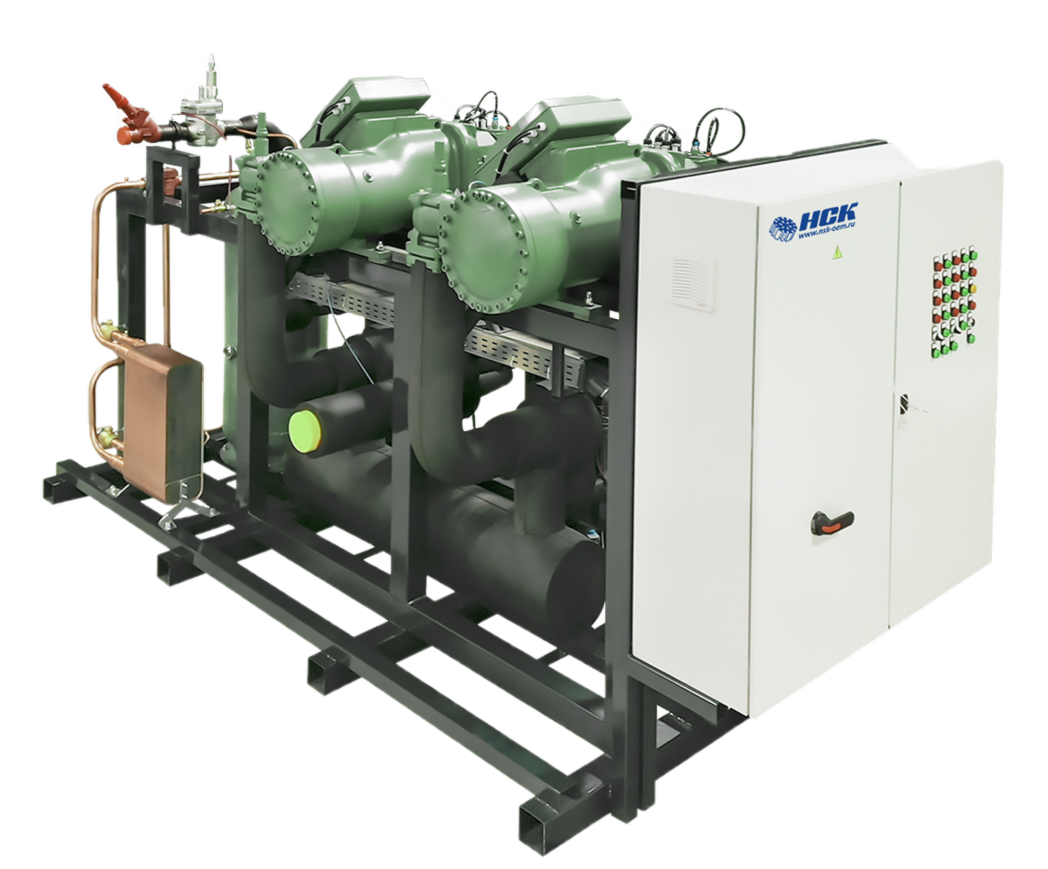

Винтовой 200 кВт – несколько МВт Масляная система критична, анализ масла каждые 8000 часов
Поршневой Старые модели Чаще меняют масло из-за продуктов износа
Центробежный Мегаваттный диапазон Требует вибродиагностики и контроля подшипников

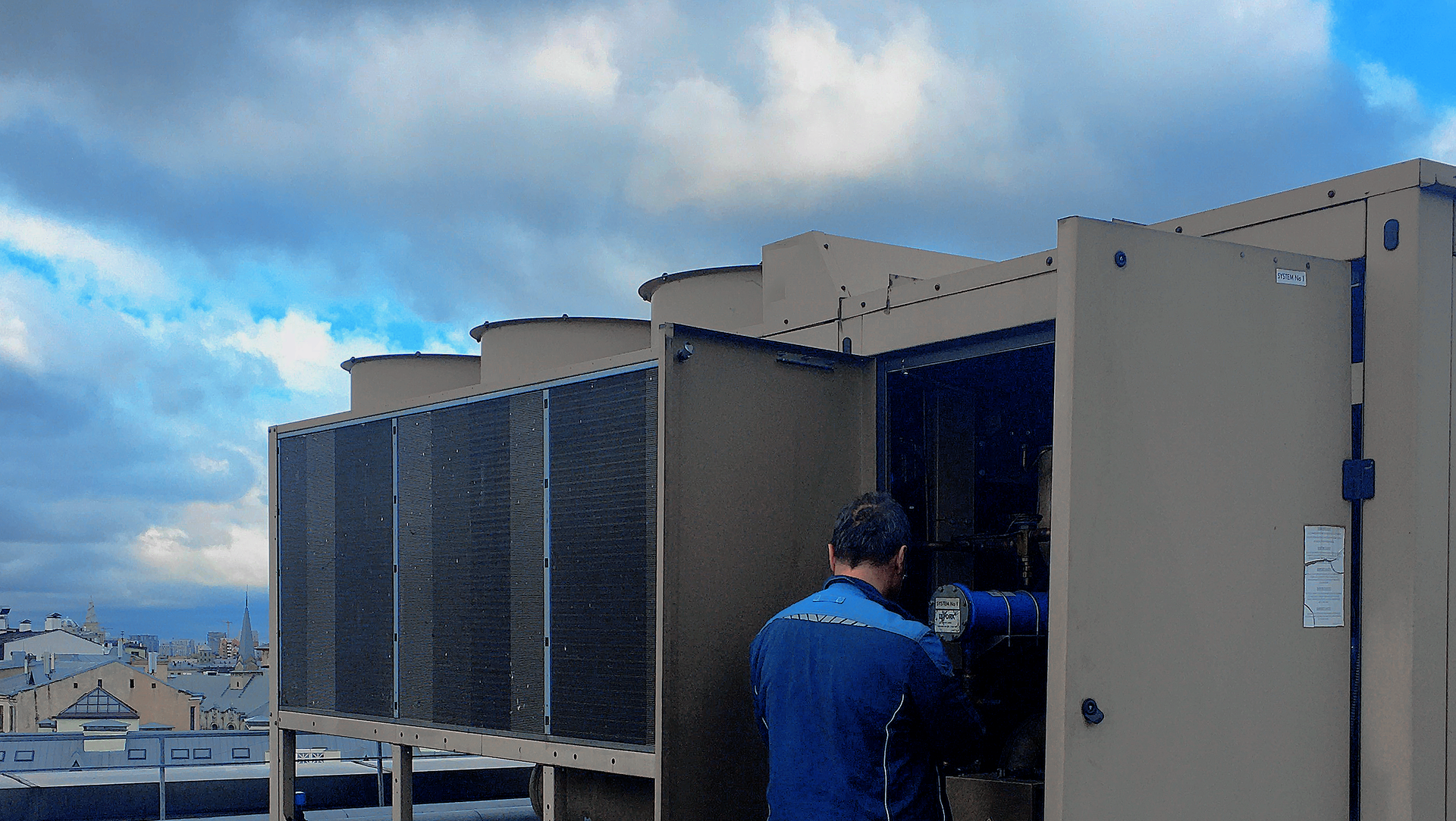

Регламент обслуживания: что, когда и зачем

Основа правильного обслуживания — график. Не «когда вспомнили», а по расписанию, с записью параметров в журнал. Вот полная схема, собранная из лучших регламентов отрасли.

Ежедневный контроль — силами оператора



Это не сервис, а привычка — как проверить давление в шинах. Оператор или дежурный инженер фиксирует:
  1. Температуры подачи и обратки охлаждаемой воды (норма: подача 7 °C, обратка 12 °C, разница 4–6 °C);
  2. Давления всасывания и нагнетания хладагента;
  3. Токи компрессора по фазам;
  4. Наличие аварийных сигналов на панели;
  5. Уровень шума и вибрации — на глаз и на слух.
Что считать отклонением: если параметр ушёл от «нормального» значения (зафиксированного при пуске) на 10–15% — это повод не для паники, а для записи в журнал и звонка сервисному инженеру.
Совет: используйте цифровые журналы с автоматическим сбором данных через IoT-мониторинг. Рукописный журнал работает, пока не теряется. Цифровой — позволяет увидеть тренды и поймать проблему до аварии.


Ежемесячное обслуживание

Время: 2–4 часа. Частота: раз в месяц или 250 моточасов.
  1. Очистка воздушных фильтров и оребрения конденсатора. Засорение снижает теплоотдачу на 10–30%, что ведёт к росту давления конденсации и перегреву компрессора.
  2. Проверка уровня масла в компрессоре — по смотровому глазку. Норма: от 1⁄2 до 3⁄4 глазка.
  3. Контроль давлений хладагента и теплоносителя — сравнение с пусковыми значениями.
  4. Проверка креплений и виброизоляции — ослабшие виброопоры усиливают износ.
  5. Проверка электрощитов — осмотр контактов, отсутствие запаха гари, термометрия кабельных вводов тепловизором.
  6. Проверка дренажа — отсутствие засоров, правильный уклон трубок.
  7. Визуальный осмотр трубопроводов — конденсат, коррозия, подтёки масла.


Ежеквартальное обслуживание

Время: 6–8 часов. Частота: раз в 3 месяца или 750 моточасов.

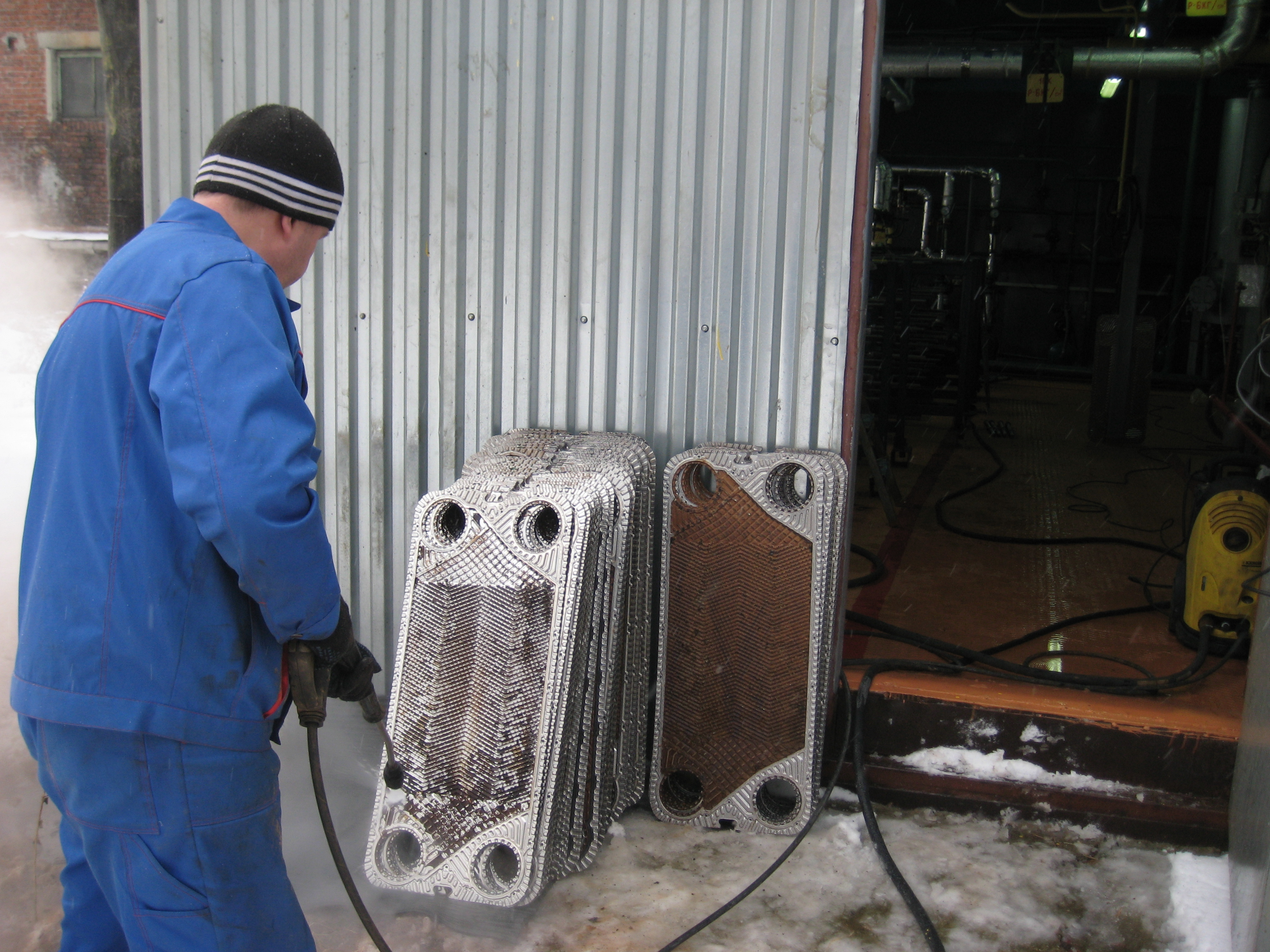

  1. Глубокая чистка теплообменников. Для воздушных — промывка оребрения водой под давлением (не выше 60 °C, давление строго дозировано, чтобы не погнуть рёбра). Для водяных — гидродинамическая промывка трубок с реагентами (pH 7–9) для удаления накипи и биоплёнок.
  2. Замена фильтров-осушителей — при перепаде давления выше нормы.
  3. Анализ масла. Отбор пробы для лаборатории: кислотное число (норма < 0,1 мг KOH/г), влажность (< 50 ppm), цвет и запах. Тёмное масло с запахом гари — признак перегрева или окисления.
  4. Проверка электрических параметров. Измерение сопротивления изоляции обмоток компрессора (> 2 МОм), проверка симметрии фазных токов (разброс < 10%).
  5. Калибровка датчиков температуры и давления с эталонными приборами (допустимая погрешность ±0,5–1 °C).


Полугодовое обслуживание

  1. Проверка герметичности — электронный течеискатель или УФ-детектор (если добавлен флуоресцентный краситель) по всем фланцам, штуцерам, смотровым стёклам.
  2. Тестирование защитных реле — аварийное отключение по высокому и низкому давлению, по перегреву, по замерзанию.
  3. Проверка расширительного бака — давление воздушной подушки, отсутствие коррозии.
  4. Проверка предохранительных клапанов — визуально или по документации.


Ежегодное обслуживание (капитальный осмотр)

Время: 1–2 дня. Частота: раз в год или 3000 моточасов.
  1. Вибродиагностика компрессора. Измерение вибрации в трёх направлениях (вертикальном, горизонтальном, осевом) с помощью виброанализатора. Сравнение с базовыми значениями при пуске и нормами ISO 10816. Рост вибрации более 20% — повод для спектрального анализа (FFT) и поиска причины: дисбаланс, износ подшипников, нецентричность.
  2. Вакуумирование и дозаправка — при нарушении герметичности система вакуумируется до 500 мкм рт. ст., затем заправляется хладагентом. Норматив: 0,3–0,5 кг фреона на 1 кВт холодопроизводительности.
  3. Полная чистка электрощитов — от пыли, протяжка всех клемм, проверка контактов пускателей и реле.
  4. Замена расходников — фильтры-осушители (при повышенной влажности), уплотнительные кольца на сервисных клапанах, предохранители.
  5. Анализ антифриза — проверка концентрации гликоля, плотности, ингибиторов коррозии.
  6. Антикоррозионная защита — зачистка ржавчины, локальная покраска, проверка гидроизоляции для наружных установок.


Сезонное обслуживание: три визита в год

Общие работы:
  1. Анализ истории ошибок из меню контроллера;
  2. Осмотр оборудования на соответствие технике безопасности;
  3. Осмотр гидравлической линии;
  4. Осмотр холодильного контура на отсутствие следов утечек масла;
  5. Осмотр электрических плат на отсутствие потемнений и окислов;
  6. Проверка на наличие посторонних шумов и вибраций оборудования.
Холодильный контур:
  1. Проверка работы ТЭНов подогрева масла компрессоров;
  2. Контроль уровня масла в компрессорах;
  3. Контроль уровня влажности в системе по индикатору смотрового стекла;
  4. Замеры рабочих параметров чиллера:
  • Перегрев газа в испарителе
  • Переохлаждение газа в кондиционере
  • Температура кипения
  • Температура конденсации
  • Температура нагнетания компрессора
  • Перепад температуры на фильтре осушителя
  1. Перепад давления на масленом фильтре
  2. Контроль работы термо-регулирующего вентиля (ТРВ)
  3. Тест на кислотнотность масла (при необходимости)
Гидравлический контур:
  1. Контроль перепада давления на насосной группе;
  2. Контроль перепада давления на сетчатых фильтрах;
  3. Контроль работы реле протока жидкости;
  4. Контроль перепада давления на испарительном блоке.
Электрическая часть:
  1. Замер рабочего напряжения;
  2. Замеры рабочих и пусковых токов компрессоров и насосов;
  3. Замер сопротивления изоляции электродвигателей компрессоров;
  4. Контроль срабатывания исполнительных устройств и элементов защиты;
  5. Контроль протяжки резьбовых соединений.
Заключительная часть:
  1. Составление технического акта состояния оборудования, который будет содержать:
  • Рекомендации по дальнейшей эксплуатации оборудования;
  • Рабочие параметры чиллера;
  • Выявленные неисправности и замечания;
  • Список необходимых ремонтных работ и запчастей.
  1. Консультрирование эксплуатирующего состава заказчика.
Помимо регламентного графика по моточасам, есть сезонная логика — особенно для объектов с переменной нагрузкой:


Предсезонное ТО (март–апрель)
Самый важный визит. Цель — подготовить систему к пиковым нагрузкам. Пропуск этого этапа — прямой путь к аварии в июне-июле.
  • Полная проверка электрических цепей, протяжка контактов.
  • Подпитка гидравлических контуров, удаление воздуха.
  • Чистка конденсатора.
  • Тестовый запуск и фиксация базовых параметров.

Сезонное ТО (июнь–август)
Контрольный визит в разгар работы. Цель — убедиться, что система держит нагрузку и не деградирует.
  • Замеры рабочих параметров: давления, температуры, токи.
  • Визуальный осмотр на утечки (мыльный раствор или электронный детектор).
  • Очистка фильтров вентиляторов.

Посезонное ТО (сентябрь–октябрь)
Подготовка к консервации или переходу в режим ожидания.
  • Слив воды из теплообменников при риске замерзания.
  • Консервация гидравлических контуров ингибиторами коррозии.
  • Смазка движущихся частей, проверка герметичности кабельных вводов.


Ключевые контрольные параметры

Вот таблица, которую стоит распечатать и повесить рядом с чиллером. Точка отсчёта — значения, записанные при пуске. Отклонение от них говорит больше, чем абсолютная цифра.

Параметр Чем измеряют О чём говорит отклонение
Давление всасывания Манометрический коллектор  Ниже нормы: мало хладагента, забит фильтр, грязный испаритель, низкий расход воды
Давление нагнетания Манометрический коллектор Выше нормы: грязный конденсатор, не работает вентилятор, воздух в контуре, избыток хладагента
Перегрев на всасывании Манометр + контактный термометр Высокий: не хватает фреона или ТРВ недодаёт. Низкий: риск попадания жидкости в компрессор
Переохлаждение жидкости Манометр + контактный термометр Низкое + пузыри в смотровом стекле: не хватает хладагента
ΔT воды (подача/обратка) Контроллер чиллера ΔT выросла при прежней нагрузке: упал расход воды — проверьте фильтр, насос, арматуру
Токи компрессора по фазам Токовые клещи Ток выше пускового или перекос > 5–10%: проблема с питанием, контактами или механикой
Сопротивление изоляции Мегаомметр < 2 МОм: пробой изоляции, риск короткого замыкания
Уровень масла Смотровое стекло Ниже 1⁄2 — вызов сервиса. Потемнение — признак окисления
Индикатор влажности Визуально (цветовое стекло) Изменил цвет: в контуре влага — менять фильтр-осушитель














Что чаще всего ломается — и как предотвратить


Утечка хладагента

Причины: коррозия трубопроводов, некачественная пайка, вибрация ослабляет резьбовые соединения.

Признаки: падение давления всасывания, обмерзание испарителя, рост температуры нагнетания, срабатывание защиты по низкому давлению.

Профилактика: регулярная проверка течеискателем (электронный или УФ-краситель), контроль перегрева и переохлаждения. Потеря 10% заряда — уже повод для дозаправки.


Загрязнение теплообменников

Самая частая причина preventable поломок — на неё приходится до 90% предотвращаемых проблем.

Для воздушных конденсаторов: пыль, пух, листва забивают рёбра. Теплоотдача падает, давление конденсации растёт, компрессор перегревается.

Для водяных контуров: накипь и биоплёнка в трубках. Перепад давления растёт, разница температур воды падает.

Профилактика: мойка конденсатора — ежемесячно для воздушных, химическая промывка — раз в квартал для водяных. Давление воды при мойке строго дозировать, чтобы не погнуть рёбра.


Деградация масла

Масло — «кровь» компрессора. Попадание влаги вызывает гидролиз (особенно в синтетических маслах POE), образуются кислоты, разрушающие обмотки двигателя. Продукты износа забивают фильтры.

Профилактика: для винтовых компрессоров — анализ масла каждые 8000 часов (кислотность, влажность, вязкость). Замена — при превышении показателей или раз в 3–5 лет. Обязательная замена масляного фильтра при каждом анализе.


Электрические проблемы

Окисленные контакты пускателей, ослабшие клеммы, асимметрия фаз — всё это ведёт к перегреву, пробою изоляции и остановке чиллера.

Профилактика: ежеквартально — измерение токов и напряжения по фазам (перекос < 3%), ежегодно — протяжка всех клемм, проверка сопротивления изоляции (> 2 МОм).


Чек-лист: что должно быть в журнале обслуживания

После каждого ТО в журнал заносятся:
  • Дата, тип ТО, исполнитель.
  • Тип и марка хладагента, масса заправки.
  • Давления всасывания и нагнетания.
  • Температуры воды на входе/выходе, ΔT.
  • Токи компрессора, насосов и вентиляторов по фазам.
  • Напряжение питания по фазам.
  • Уровень масла (визуально: 1⁄2–3⁄4 глазка).
  • Состояние индикатора влажности.
  • Перегрев и переохлаждение (при глубоком ТО).
  • Результат вибродиагностики (при ежегодном ТО).
  • Код ошибки, если был (с расшифровкой и описанием принятых мер).
  • Настройки реле протока, номер пломбы предохранительного клапана.
Главное правило: журнал — это не бумага для проверяющих. Это инструмент. Тренд давления всасывания за полгода скажет о состоянии системы больше, чем любой разовый замер.


Коротко о главном

Вопрос Ответ
Как часто обслуживать? Ежемесячно — визуал и чистка. Ежеквартально — глубокое ТО. Ежегодно — капитальный осмотр с вибродиагностикой
Сколько времени занимает ТО?  2–4 часа (месячное), 6–8 часов (квартальное), 1–2 дня (годовое)
Можно ли сократить интервалы?  Да, при круглосуточной работе 24/7, агрессивной среде (промзона, побережье) — в 1,5–2 раза
Когда менять масло?  По результатам анализа (кислотность, влажность), но не реже чем раз в 3–5 лет
Сколько стоит не обслуживать?  +21% к электропотреблению при падении COP на 1 единицу, +25–30% потери производительности при утечке 20% фреона


Резюме инженера

Обслуживание чиллера — это не статья расходов. Это инвестиция в то, чтобы однажды в июле не стоять перед остановленным оборудованием и не объяснять начальству, почему в серверной +40 °C. Регулярный сервис обходится дешевле одной аварийной замены компрессора — а счёт за такую замену может стоить как годовое обслуживание десяти чиллеров.
