Обслуживание VRV и VRF систем: полный технический гид по наружным и внутренним блокам

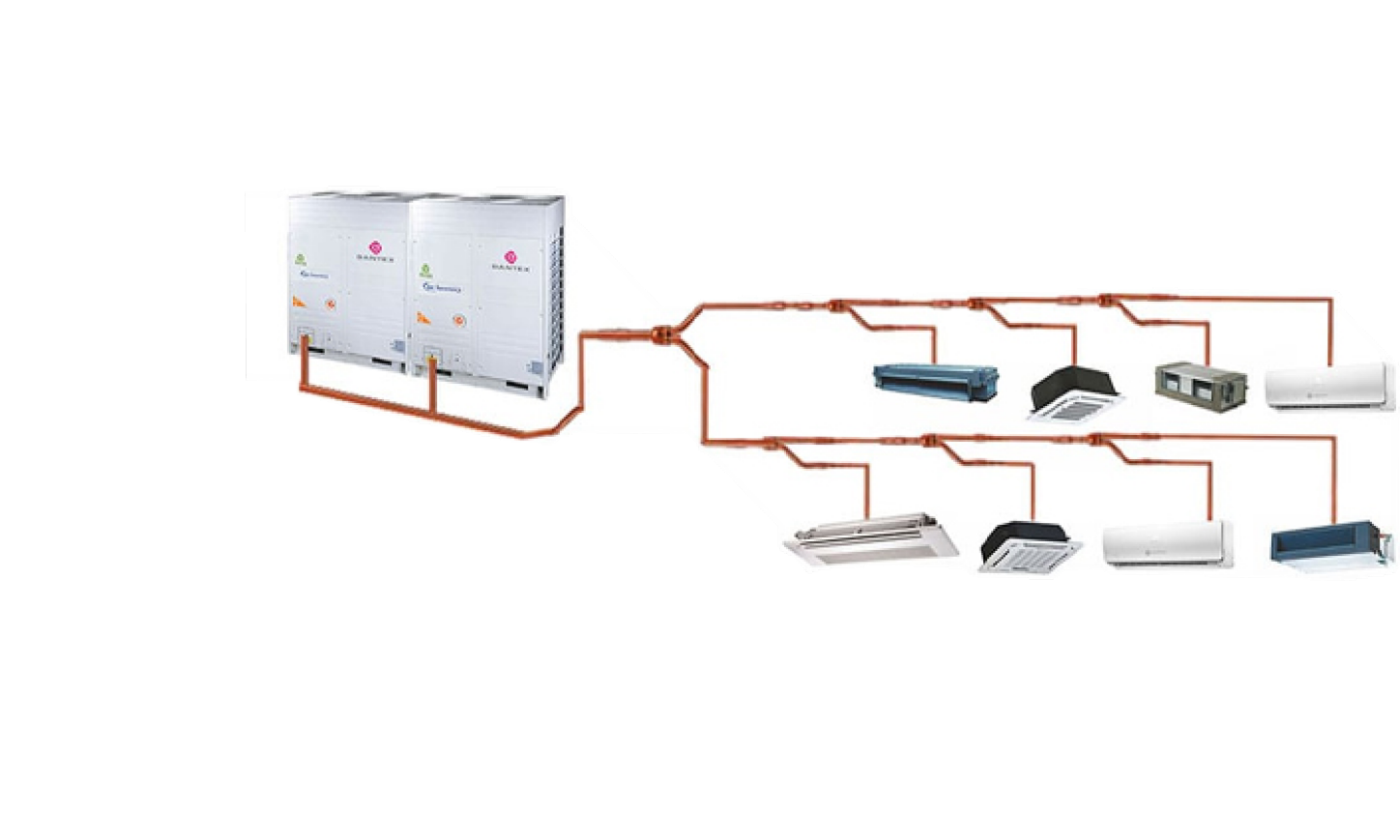

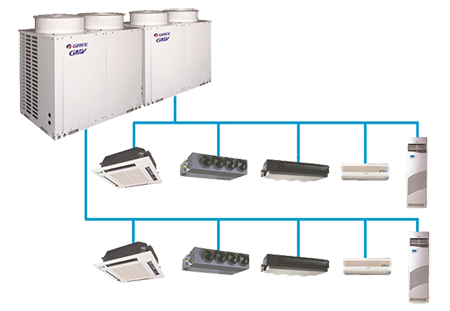

VRV (Variable Refrigerant Volume) и VRF (Variable Refrigerant Flow) — это мультизональные системы кондиционирования, в которых один или несколько наружных блоков обслуживают десятки внутренних через разветвлённую сеть медных трубопроводов с хладагентом. Главное отличие от классических сплит-систем — переменный расход фреона, который регулируется инверторным компрессором и электронными расширительными вентилями (EEV) для каждого внутреннего блока индивидуально.

Именно эта точность регулирования делает систему одновременно эффективной и уязвимой: небольшое падение давления в одной ветке может вызвать перегрев компрессора, а ошибка датчика — некорректную работу сразу в нескольких помещениях. По статистике, до 70% отказов VRF-систем вызваны постепенными утечками хладагента, деградацией инвертора и дрейфом плат управления. Без регулярного обслуживания система теряет до 30% эффективности за два года.

1. Наружные блоки: тяжёлая артиллерия системы

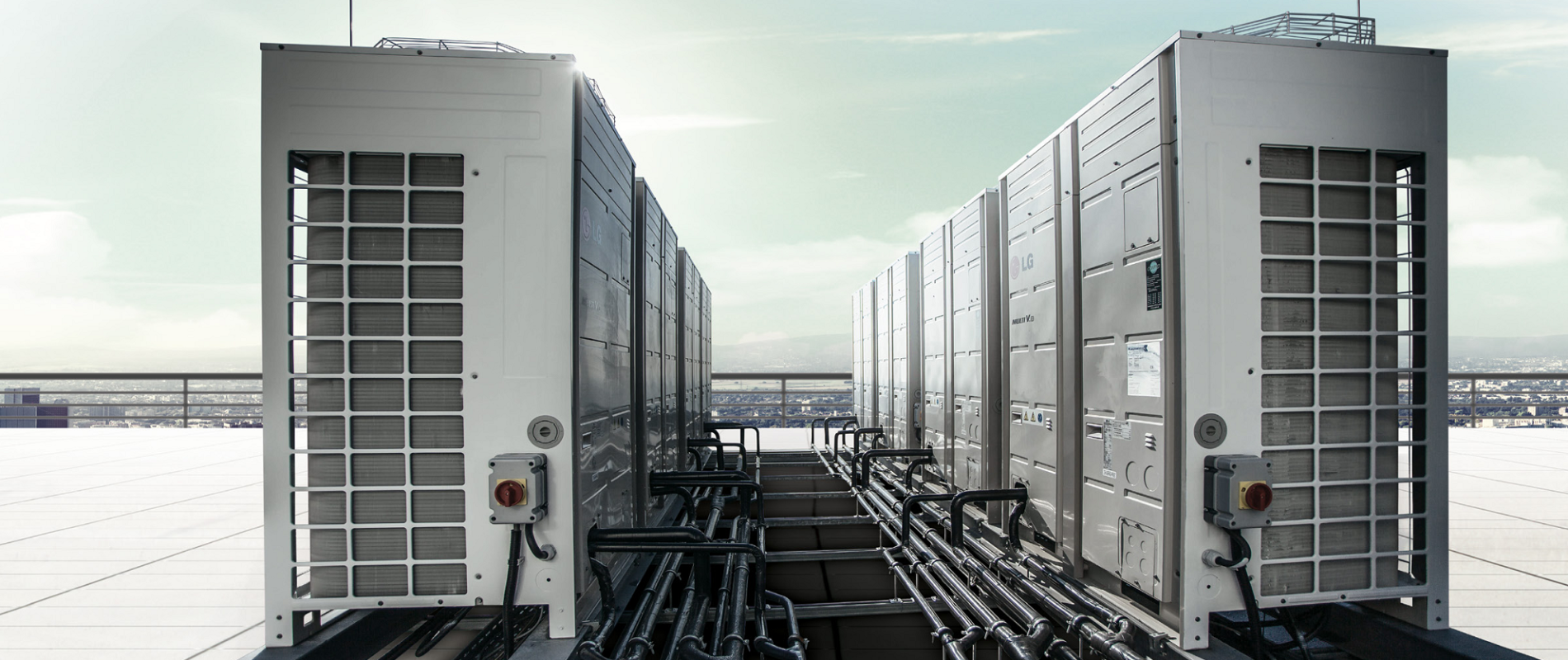

Наружный блок — это сердце VRF-системы. В нём находятся инверторный компрессор, теплообменник-конденсатор, маслоотделитель, четырёхходовой клапан, плата управления инвертором и вентиляторы. От его состояния зависит работа всех подключённых внутренних блоков.

	1.1. Очистка теплообменника конденсатора Грязный конденсатор — причина номер один роста энергопотребления и аварийных остановок. Загрязнение оребрения повышает давление конденсации: для R410A нормальное давление нагнетания при +25°C на улице составляет 25–30 бар, а при загрязнённом теплообменнике оно может подняться до 35 бар — перерасход электроэнергии достигает 25–40%. Порядок очистки: Отключить питание, снять защитные решётки. Нанести пенообразующий щелочной состав на ламели, выдержать 10–15 минут. Промыть водой под давлением 50 бар (не выше!) строго по направлению рёбер — иначе алюминиевое оребрение деформируется. Контроль: разница температур воздуха на входе/выходе должна составлять 8–12°C. Если до очистки она была 3–5°C — теплообменник был критически загрязнён. Важно: мойка под давлением выше 60–80 бар «сминает» ламели и нарушает геометрию оребрения. Восстановить её потом практически невозможно.

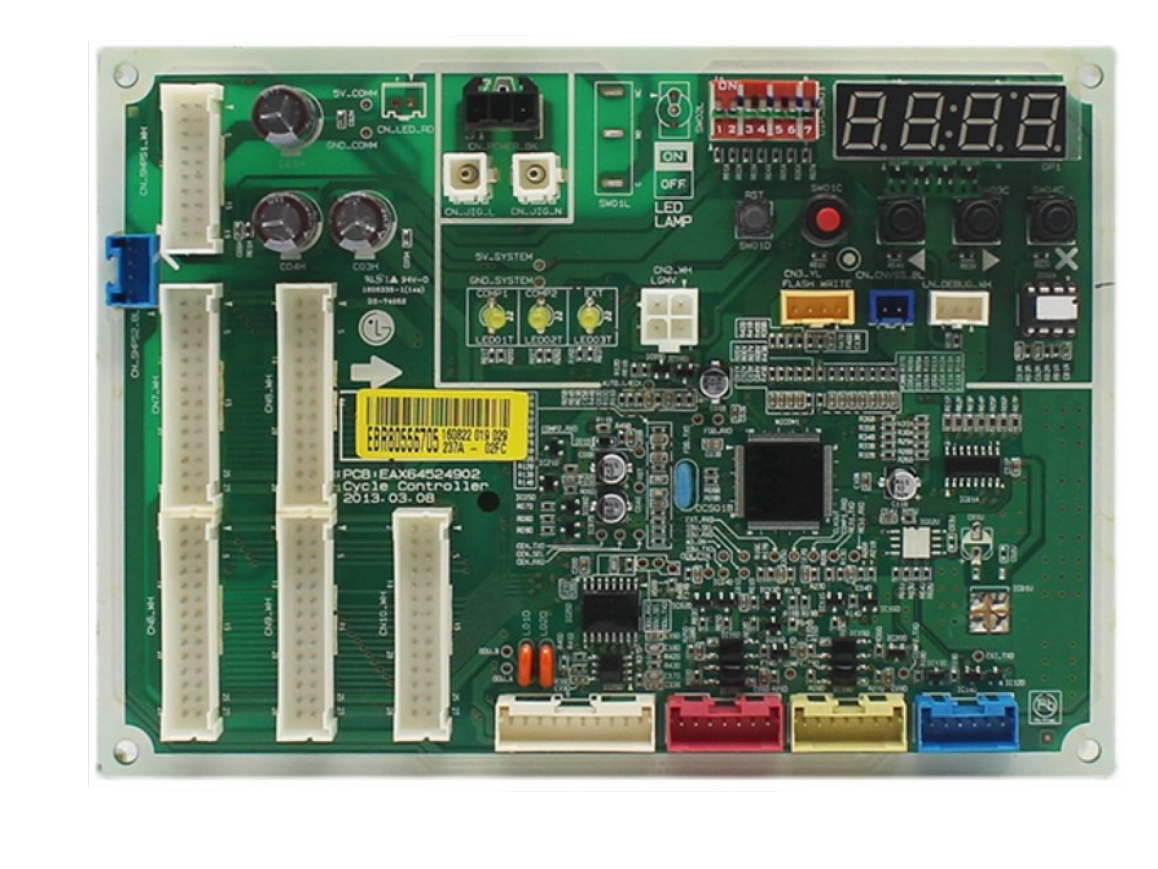

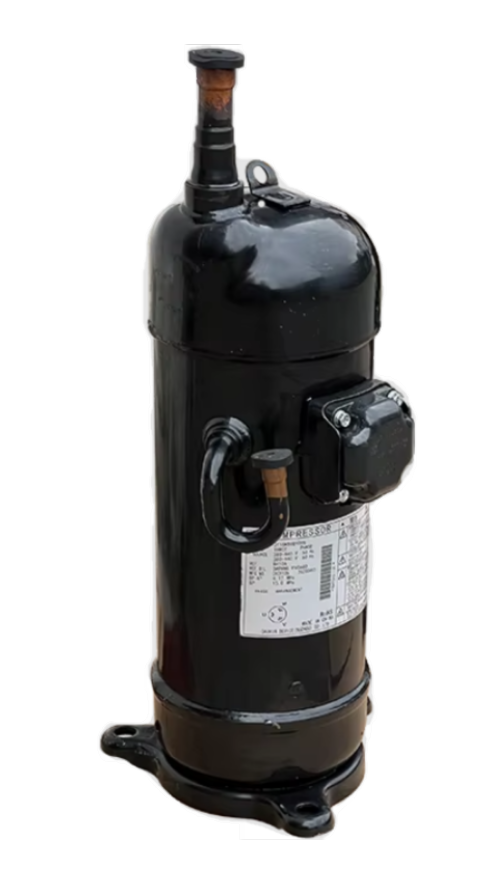

1.2. Проверка компрессора и инвертора Компрессор в VRF-системе — спиральный, инверторный. Его диагностика включает: Замер рабочего тока на всех фазах и сравнение с номиналом на шильдике. Превышение более 10% от номинала — повод для углублённой диагностики. Контроль температуры нагнетания. Для R410A нормальная температура нагнетания — 70–90°C. Превышение 110°C указывает на недостаток хладагента, проблемы с возвратом масла или засор EEV. Проверка инверторной платы. Осмотр на отсутствие потемнений, вздутий конденсаторов, окисления контактов. Считывание кодов ошибок инвертора через диагностическое ПО производителя. Вибрация и шум. Повышенная вибрация спирального компрессора может указывать на износ подшипников или разрушение спирали.

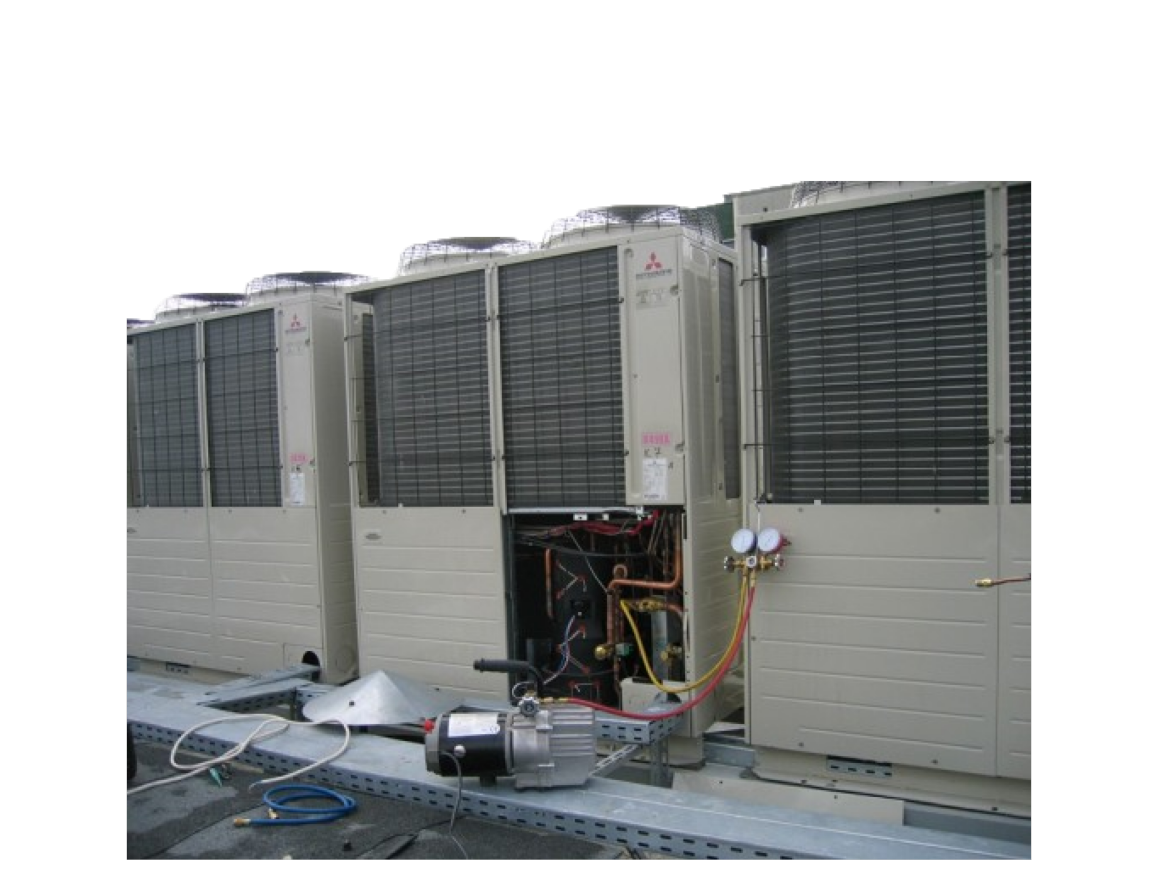

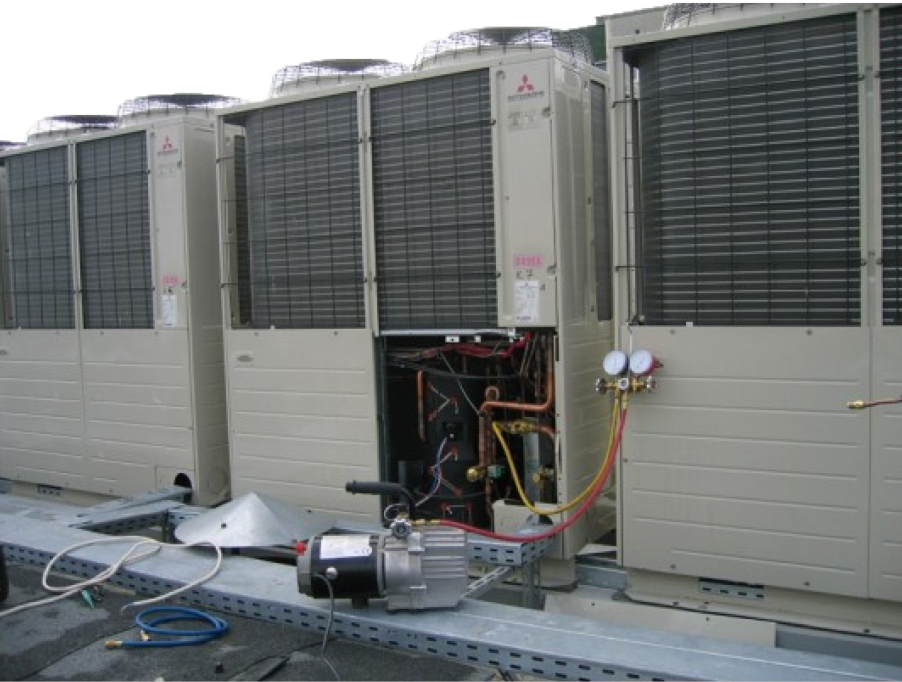

1.3. Контроль давления и температуры хладагента Это ключевой диагностический блок. Подключается манометрический коллектор к сервисным портам, замеряются:
Параметр	Норма (R410A, +25°C наружн.)	Что показывает отклонение
Давление всасывания	8–12 бар	Падение — недозаправка, утечка, засор EEV
Давление нагнетания	25–30 бар	Рост — грязный конденсатор, избыток фреона, воздух в контуре
Перегрев (superheat)	5–8 K	Низкий — риск гидроудара; высокий — недозаправка
Переохлаждение (subcooling)	10–15 K	Низкое — недозаправка или засор фильтра-осушителя
Перегрев рассчитывается как разница между температурой газовой линии на всасывании компрессора и эквивалентной температурой насыщения при текущем давлении всасывания. Если перегрев меньше 5 K, жидкий хладагент может попасть в компрессор — это вымывает масло и вызывает механические повреждения. Переохлаждение — разница между температурой насыщения при давлении нагнетания и фактической температурой жидкостной линии. Отклонение более 2 K от нормы указывает на недозаправку или засор электронного расширительного вентиля. Заправка — по перегреву и переохлаждению, а не «по давлению». Давление зависит от температуры наружного воздуха, длины трассы, загрузки системы. Только расчёт перегрева и переохлаждения даёт корректную картину
	1.4. Проверка возврата масла В VRF-системах масло циркулирует по контуру вместе с хладагентом. На малых нагрузках скорость газа падает, и масло задерживается в трубах и теплообменниках. Контроллер периодически запускает цикл возврата масла (Oil Recovery Cycle) — повышает расход компрессора и меняет положения клапанов, чтобы поток «подхватил» масло из застойных зон. Что проверять: Наличие масляных пятен под наружным блоком и в местах прохода трасс через стены — признак утечки хладагента вместе с маслом. Температура нагнетания, растущая на 8°C и более выше нормы при корректной заправке, — индикатор падения уровня масла. Кислотный тест масла: наличие кислоты указывает на разложение хладагента и контаминантов в масляном контуре — предвестник повреждения подшипников компрессора. Маслоподъёмные петли на вертикальных участках газовой линии устанавливаются через каждые 6–7 м подъёма — это предотвращает образование масляных пробок. При обслуживании нужно убедиться, что петли не деформированы и теплоизоляция не нарушена.
1.5. Электрические соединения и автоматика Протяжка клеммных соединений: плохой контакт или окисление вызывают ложные ошибки и нестабильную работу. Проверка контакторов и реле на подгорание. Контроль фазных напряжений и токов утечки. Считывание журнала ошибок контроллера, проверка связи между наружными модулями (в мультимодульных системах — один блок master, остальные subordinate).
2. Внутренние блоки: лицо системы Внутренние блоки — это то, что видит и ощущает пользователь. Они бывают кассетными, канальными, настенными и напольными. Каждый имеет EEV, теплообменник-испаритель, вентилятор, фильтр и дренажный поддон. 2.1. Очистка фильтров и теплообменников Пыльные фильтры ограничивают воздушный поток, снижают холодопроизводительность и заставляют систему работать дольше и интенсивнее. Порядок: Снять и промыть воздушные фильтры (или заменить, если одноразовые). Осмотреть испаритель на предмет загрязнения. При необходимости — нанести спецсостав, выдержать, промыть. Замерить статическое давление на фильтре датчиком 0–200 Па. Рост перепада — индикатор загрязнения. Контроль: разница температур подачи и возврата воздуха должна составлять 8–12°C в режиме охлаждения. 2.2. Контроль EEV и перегрева на каждом блоке Каждый внутренний блок имеет собственный электронный расширительный вентиль (EEV), который регулирует подачу хладагента в испаритель. EEV поддерживает целевой перегрев, дозируя фреон с точностью до долей градуса. Что проверять: Сверхперегрев зоны (zone superheat): если он стабильно выше 15°F (около 8 K), это указывает на засор или утечку upstream от EEV. Отсутствие обмерзания на ЭРВ и трубках испарителя — обмерзание = недозаправка или залипший клапан. Реакция на команды пульта: скорость вентилятора, положение жалюзи, корректность отображения температуры.

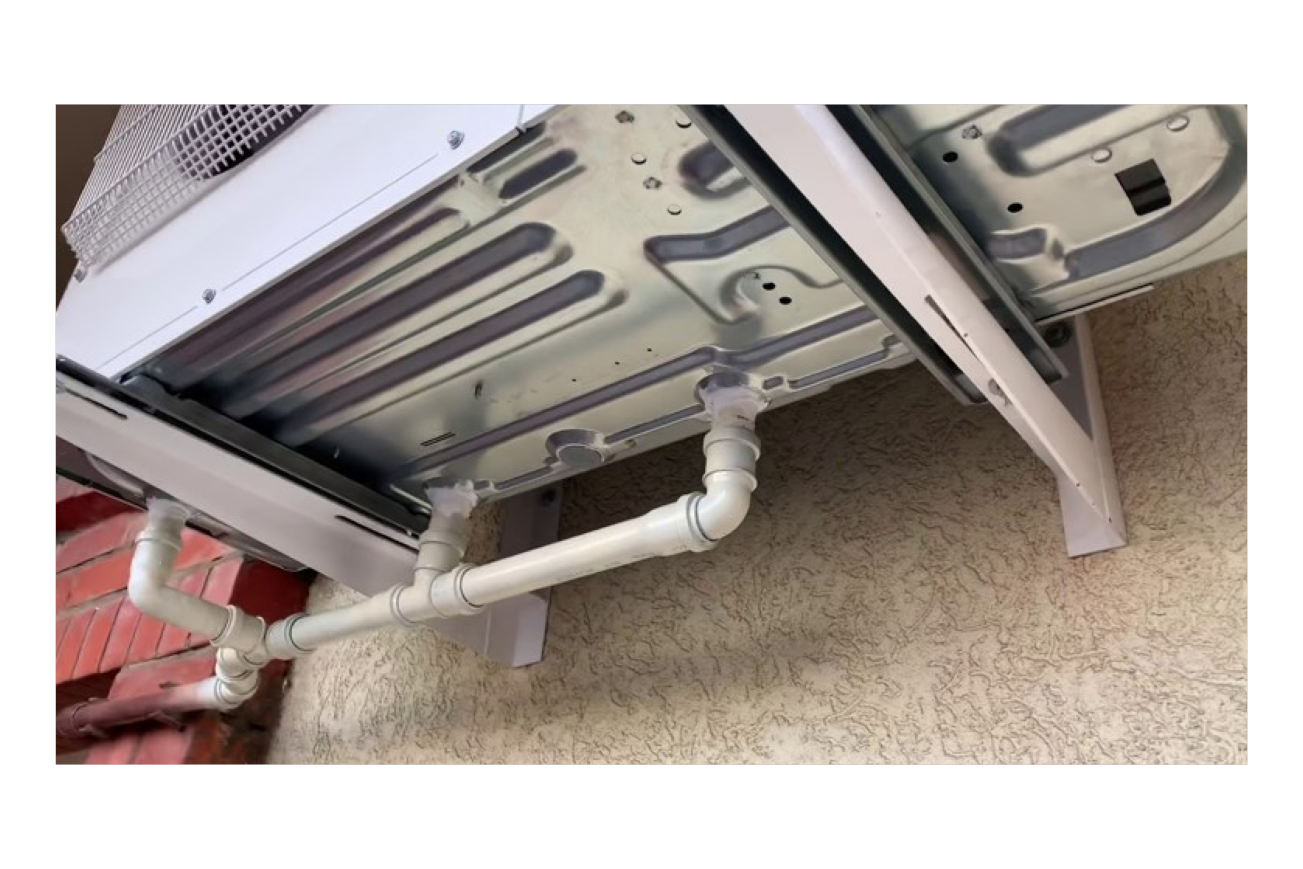

	2.3. Дренажная система Засор дренажа — одна из самых частых причин протечек и повреждения отделки. Порядок обслуживания: Осмотр дренажного поддона: нет ли грязи, слизи, налёта. Прочистка дренажной трубки специальным ёршиком или сжатым воздухом. Промывка дренажа антибактериальным составом — предотвращает образование биоплёнки. Проверка уклона дренажной линии (не менее 1%). Тест: заливка 500 мл воды в поддон — она должна полностью уйти за 2–3 минуты. Если установлена дренажная помпа — проверить её работоспособность и поплавковый выключатель. 2.4. Проверка датчиков Датчики температуры воздуха всасывания и трубопроводов — основа ПИД-регулирования. Их калибровка проводится сравнением с эталонным термометром. Расхождение более 1°C — повод к замене. Неточный датчик заставляет контроллер принимать неверные решения о нагрузке, что может привести к перерасходу энергии или дискомфорту в помещении.
3. Фреоновый контур: поиск утечек Утечки хладагента — главная причина деградации VRF-систем. Даже потеря 500 г фреона в месяц снижает производительность на 20% и может «убить» компрессор за один сезон.

3.1. Методы поиска утечек

Метод	Принцип	Чувствительность	Применимость

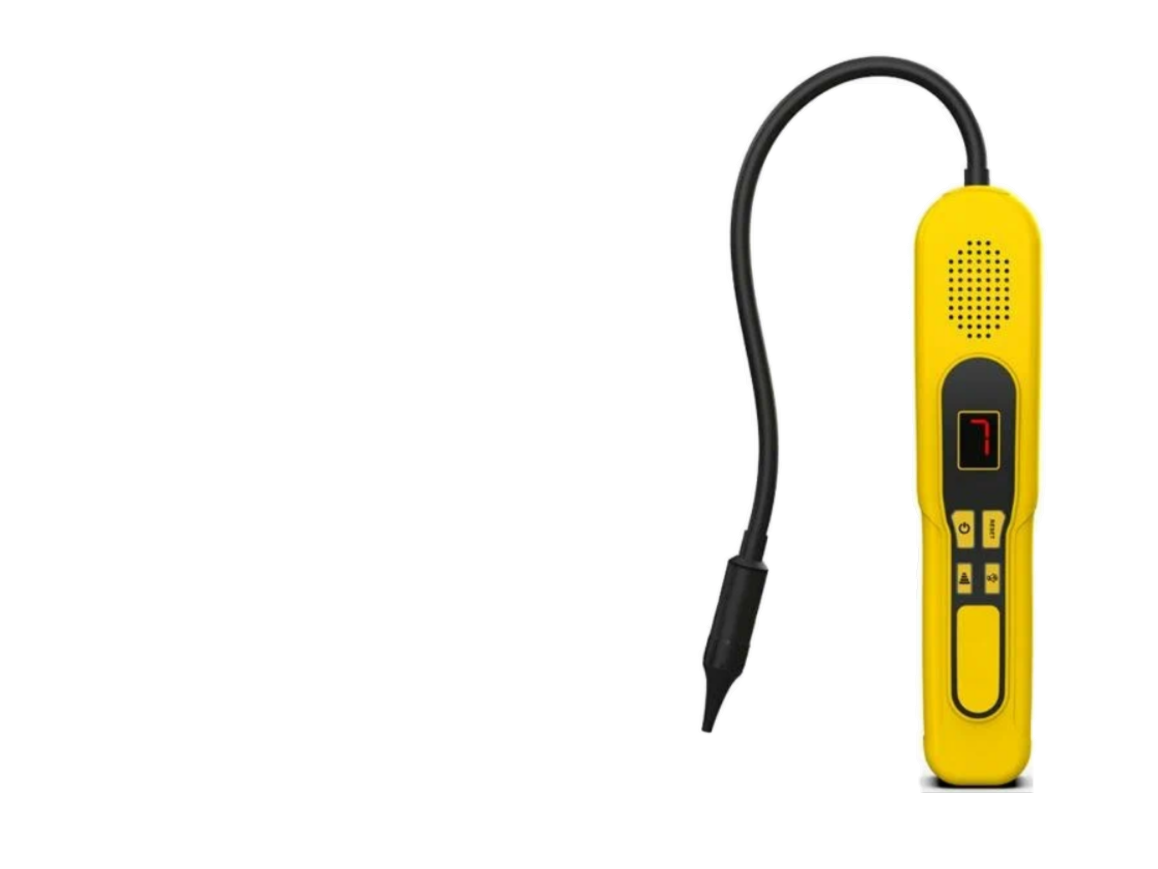

Электронный течеискатель	Детектор паров галогенов	от 0,5 г/год	Активные утечки, сканирование стыков
Азот с трассирующим маркером (Fluoro-glow)	Опрессовка азотом + УФ-краситель	Очень высокая	Сложные магистрали, микротечи
Тепловизионный контроль	Фиксация температурных аномалий	Косвенный	Участки без хладагента, «холодные пятна»
Ультразвуковой детектор	Звук истекающего газа (20–40 кГц)	Средняя	Высокий перепад давлений

3.2. Порядок теста герметичности азотом

Откачать хладагент из контура.
Заправить азот: 1-й этап — 0,3 МПа на 3 минуты (проверка больших утечек), 2-й этап — 1,5 МПа на 3 минуты, 3-й этап — рабочее давление (до 4,3 МПа для R410A).
Выдержать 24 часа. Падение давления корректируется по температуре: поправка = (T₁−T₂) × 0,01 МПа/°C.
Если давление стабильно — контур герметичен.
Вакуумирование до 150 Па (не выше), заправка фреоном по массе с весовым контролем.

Типичные места утечек в VRF: вальцовочные соединения, стыки разветвителей (Y-branch), сервисные порты, места приварки коллекторов к теплообменникам.

4. Контроллеры и диагностика

Современные VRF-системы хранят логи ошибок, историю срабатываний и текущие параметры в контроллере наружного блока. Для доступа используется лицензионное ПО производителя (Daikin Service Checker, Mitsubishi Electric NAV-Tool и т.п.).

Что считывать и анализировать:

Текущие коды ошибок и их частоту.
Тренды давлений и температур за последний период работы.
Историю срабатываний защиты по высокому/низкому давлению.
Корректность настроек зон и расписаний.
Статус инвертора: отсутствие ошибок drive, версия прошивки

Контрольные параметры Daikin VRV (пример)
Daikin регулирует систему по эквивалентной температуре насыщения, а не по «голому» давлению. Давление преобразуется в температуру, и ПИД-регулятор поддерживает целевые значения:

Хладагент	Целевая T конденсации	Давление нагнетания	Целевая T испарения	Давление всасывания
R410A	46°C	2,8 МПа	6,0°C	0,96 МПа
R407C	48°C	1,9 МПа	7,5°C	0,58 МПа
R22	46°C	1,8 МПа	5,5°C	0,59 МПа

Эти значения — средние температуры насыщения на стороне газа.

5. Периодичность обслуживания

Вид работ	Частота	Условия
Чистка фильтров внутренних блоков	Ежемесячно	Стандартные условия
Очистка конденсатора наружного блока	2–4 раза в год	В зависимости от загрязнённости среды
Контроль давлений и перегрева	2 раза в год	Перед сезоном охлаждения и обогрева
Поиск утечек хладагента	1 раз в год	Для систем старше 5 лет — 2 раза в год
Анализ масла компрессора	Ежегодно	При подозрении на деградацию — чаще
Считывание логов и обновление ПО	Ежегодно	По регламенту производителя
Тест герметичности азотом	При подозрении на утечку	Или после ремонта контура

6. Чего нельзя делать

Дозаправлять фреон без поиска утечки. Каждая дозаправка без ремонта — добавление хладагента к неопределённому количеству. Масло уходит вместе с фреоном, система работает с неизвестной заправкой, некорректным перегревом и деградированным возвратом масла. Кумулятивная стоимость повторных дозаправок всегда превышает стоимость качественного поиска и устранения утечки.
Шунтировать защитные устройства (байпас реле высокого давления, замена предохранителей на большие номиналы). Работа без защиты давления, с некорректной заправкой или деградированным маслом вызывает повреждение обмоток, заклинивание или разрушение спирали компрессора.
Сбрасывать ошибки без диагностики. Код ошибки указывает направление, но не всегда раскрывает первопричину. Правильный ответ — системная диагностика: замер параметров, проверка истории ошибок, осмотр компонентов — и только потом сброс.
Игнорировать цикл возврата масла. Отказ цикла возврата масла — главная причина преждевременного выхода компрессора из строя в VRF-системах.

7. Оборудование для ТО

Инструмент	Назначение	Ключевые характеристики
Многофункциональная сервисная станция	Диагностика контура, вакуумирование, заправка	Измерение давления и температуры, рекуперация, совместимость с R410A/R32

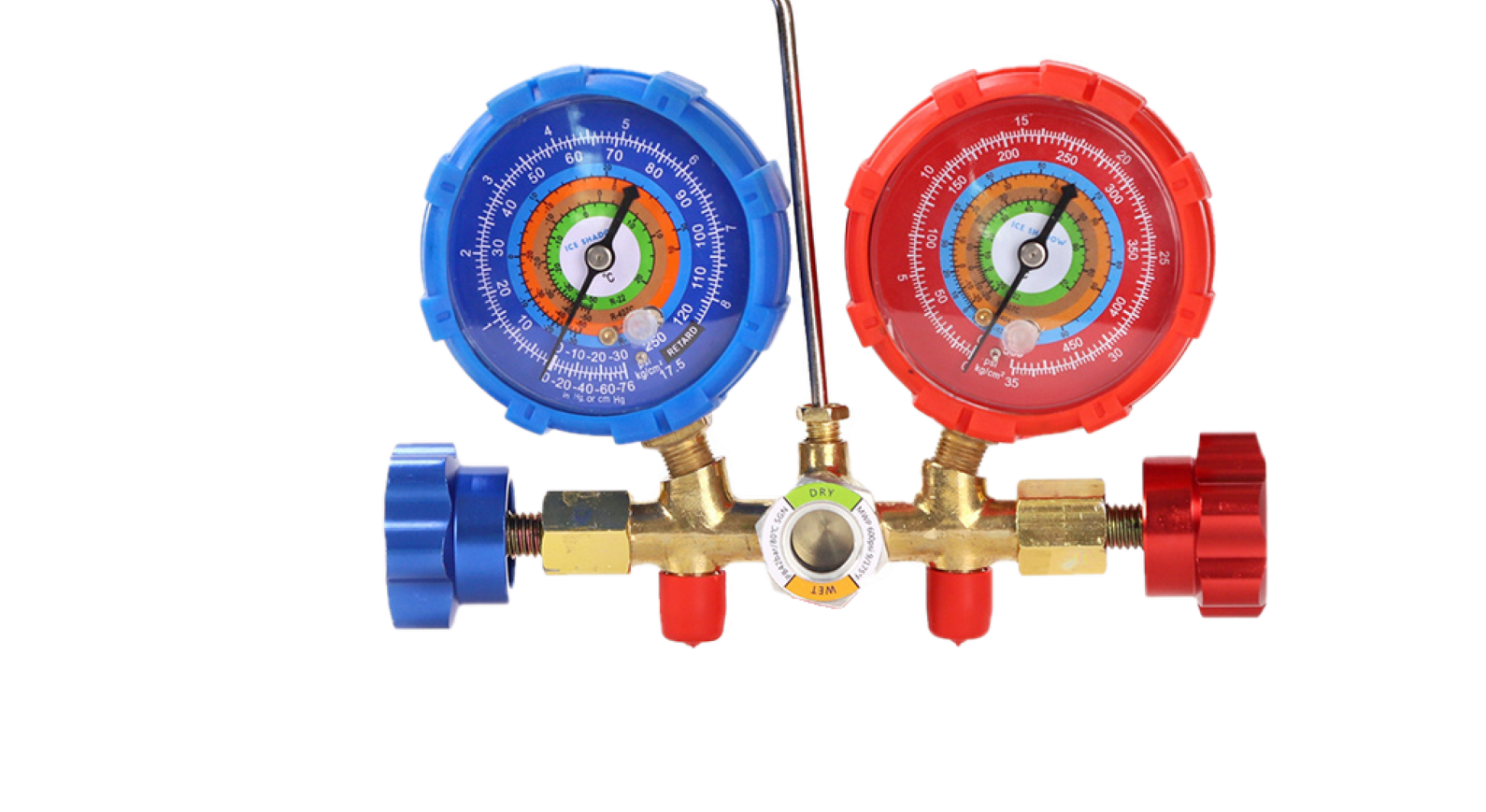

Манометрический коллектор	Замер давлений всасывания/нагнетания	Класс точности 1,0, шланги на 800 PSI (R410A)
Электронный течеискатель	Поиск утечек хладагента	Чувствительность от 0,5 г/год, настройка на тип фреона
Ультразвуковой детектор	Акустический поиск утечек	Диапазон 20–40 кГц, наушники
Тепловизор	Температурные аномалии теплообменников	Разрешение не менее 320×240
Установка для мойки теплообменников	Очистка конденсаторов и испарителей	Давление до 50 бар, рекуперация моющего средства
Диагностический сканер производителя	Считывание логов, параметров, прошивки	Лицензионное ПО для конкретного бренда
