Обслуживание компрессорно-конденсаторных блоков в составе вентиляционных установок: регламент, типичные ошибки и тонкости.

Зачем ККБ в вентиляции?

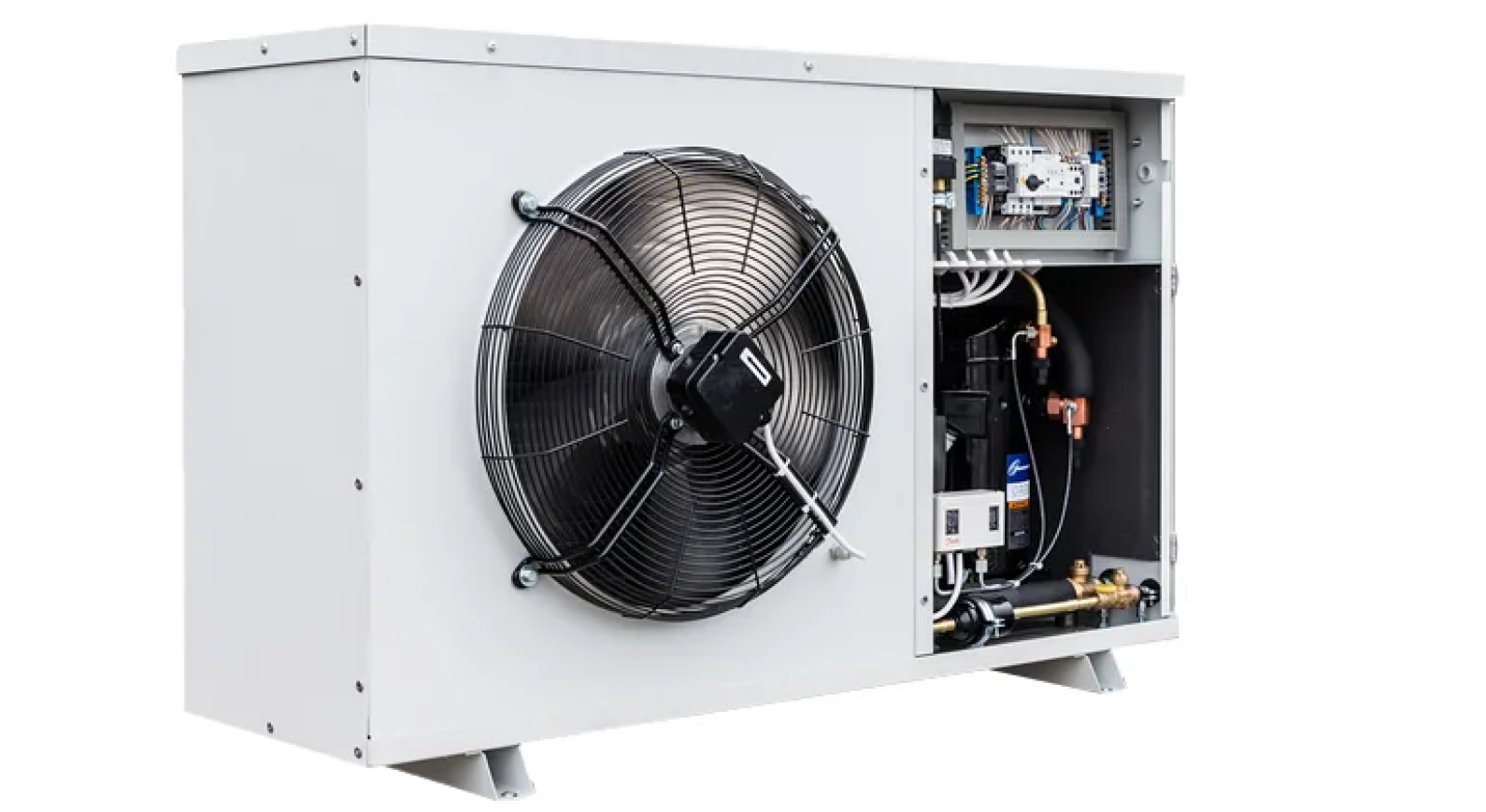

Компрессорно-конденсаторный блок (ККБ) — это сердце холодильного контура приточной установки. Он сжимает хладагент, конденсирует его и подаёт жидкий фреон в охладитель приточного воздуха, где тот испаряется, забирая тепло у поступающего в помещение воздуха. По сути, ККБ делает возможным круглогодичное кондиционирование: охлаждение притока летом и работу в режиме теплового насоса зимой.

Но за универсальность приходится платить интенсивностью эксплуатации. ККБ работает в жёстком цикле — пуски, остановки, перепады температур, сезонные переключения режимов. Без грамотного обслуживания даже дорогой агрегат от европейского производителя начнёт терять хладопроизводительность уже через 2–3 года, а компрессор может выйти из строя и раньше.

Что именно мы обслуживаем?

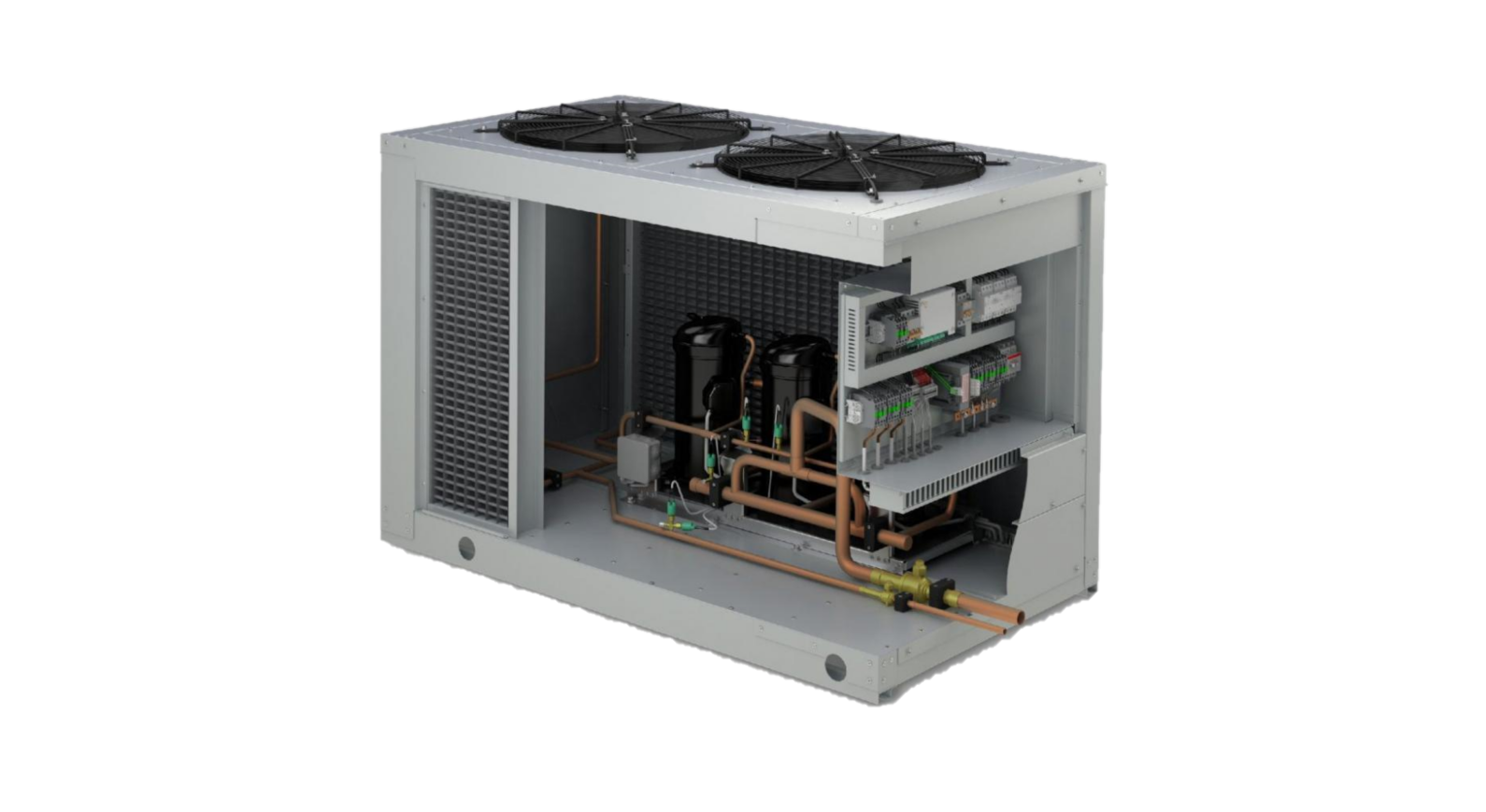

ККБ — это не монолит, а комплекс узлов, каждый из которых имеет свою зону риска:

Компрессор
— самый дорогой компонент. Его «убивают» жидкий хладагент во всасывающей магистрали (гидроудар), перегрев обмоток, масляное голодание.

Конденсатор (воздушный или водяной)
— отвечает за отвод тепла. Засорение рёбер даже на 20% снижает холодопроизводительность блока на 10–15%.

Фильтры-осушители
— задерживают влагу и механические примеси. Забитый фильтр создаёт сопротивление в жидкостной линии, что ведёт к падению давления перед ТРВ и неполному испарению фреона.

Смотровое стекло
— индикатор хладагента и влажности. Пузырьки в потоке — сигнал нехватки фреона; жёлтый цвет элемента — влага в контуре.

Автоматика и защита
— реле высокого и низкого давления, контроллер, датчики температуры. От их корректной работы зависит, сработает ли защита до того, как компрессор получит повреждение.

Электрика
— клеммные соединения, контакторы, цепи питания и управления. Ослабший контакт = нагрев = дуговой пробой = аварийная остановка.

Регламент ТО: три уровня

Ежеквартально (раз в 3 месяца):

Это базовый контур работ, который позволяет поймать проблему до того, как она станет аварией.

Работы

Что проверяем и зачем

Внешний осмотр агрегата
— Шумы, вибрации, нехарактерные звуки — первые признаки износа подшипников или ослабления креплений

Контроль хладоновых трубопроводов и соединений
— Утечки хладагента на резьбовых и паяных соединениях — при необходимости дозаправка

Проверка давления нагнетания и всасывания
— На включённом агрегате: сравниваем с паспортными (номинальными) значениями

Проверка уровня хладагента по смотровому стеклу
— На работающем агрегате: нет пузырьков — контур герметичен и заряжен

Проверка фильтров-осушителей
— На разность температур до и после фильтра при работающем агрегате: перепад более 1–2 °C — фильтр забит

Контроль хладагента и масла
— По смотровому стеклу картера: уровень масла, отсутствие эмульсии (признак влаги)

Чистка конденсатора
— Воздушного или водяного — снятие пыли, листвы, тополиного пуха с поверхности теплообменника

Диагностика системной индикации
— Чтение кодов ошибок контроллера, проверка журнала аварийных событий

Контроль параметров электропитания
— Ток, напряжение, дисбаланс фаз, последовательность фаз — критично для трёхфазных компрессоров

Проверка цепей питания и управления
— Состояние клемм, при необходимости — подтяжка. Ослабший контакт — причина 30% аварийных остановок

Устранение мелких неисправностей
— Без разборки оборудования: подтяжка, очистка, замена расходников

Общий алгоритм промывки
Диагностика
Измерьте перепад давления на конденсаторе, возьмите пробы отложений для определения типа загрязнения (карбонатная накипь, биоплёнка, оксиды, смешанный тип).
Подготовка
Остановите оборудование, слейте рабочую среду (воду, хладагент). Подготовьте промывочное оборудование: насос, ёмкость, шланги, запорную арматуру.
Выбор метода
В зависимости от типа загрязнений применяют разные способы:
  • Химическая промывка (CIP-метод). Раствор реагента прокачивают через трубки по замкнутому контуру без разборки аппарата.

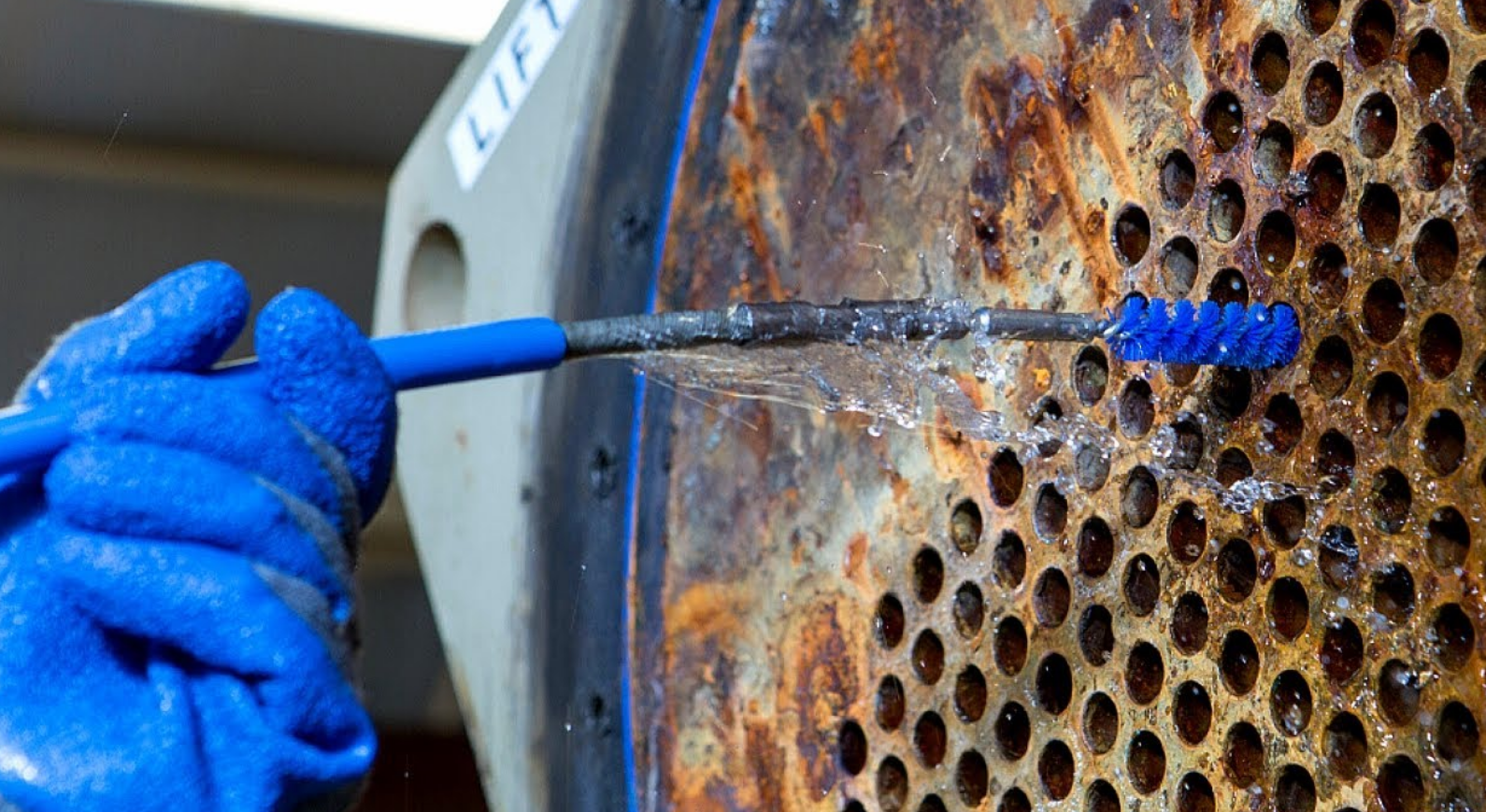

  • Механическая чистка. Применяется при плотных отложениях. Используют ёрши, гидродинамическую обработку (вода под высоким давлением) или ультразвук.
  • Термическая или водовоздушная обработка. Эффективна для рыхлых илистых и органических отложений.
Проведение промывки
При химической промывке сначала проводят щелочную обработку (например, 2–3% раствором NaOH при 50–60 °C в течение 1–2 часов для удаления органики и биоплёнки), затем — кислотную (3–5% раствор соляной или лимонной кислоты с ингибитором коррозии при 40–50 °C на 2–4 часа для растворения накипи).
Нейтрализация
После кислотной промывки обязательна нейтрализация (циркуляция 1–2% раствора Na₂CO₃ до достижения pH 6,5–8,5) и финальная промывка чистой водой.
Опрессовка
Проводят гидроиспытания (давление до 1,25 рабочего, выдержка 15–30 минут) для проверки герметичности трубок и развальцовок.
Ввод в эксплуатацию
Подключите трубопроводы, заполните систему и запустите оборудование. Контролируйте параметры в течение 2–4 часов.
Важные нюансы
Безопасность
 При работе с химическими реагентами используйте средства защиты (перчатки, очки), обеспечьте вентиляцию. Не смешивайте разные реагенты.
Совместимость
 Перед масштабной промывкой проверьте реагент на небольшом участке, чтобы убедиться в его инертности к материалам конденсатора (металл, прокладки, пластик).

Документирование
 Составьте протокол с указанием типа реагента, его концентрации, температуры, продолжительности промывки и результатов pH-контроля.

Тип оборудования
 Для бытовых кондиционеров часто достаточно внешней очистки (пылесос, мягкая щётка, нейтральный очиститель). Для промышленных конденсаторов чаще применяют CIP-метод или механическую чистку.
Процедура промывки конденсатора зависит от типа оборудования (промышленный, бытовой кондиционер, чиллер) и характера загрязнений (минеральная накипь, биоплёнка, органические отложения). Основная цель — восстановить эффективный теплообмен.

Раз в полгода:
Глубже в автоматику и механику — здесь нужен инженер с приборами и инструментом.
Проверка управляющего контроллера
— корректность алгоритмов, уставок, параметров ПИД-регулирования, сохранность прошивки.
Контроль системы автоматики
— проверка цепей обратной связи, работа исполнительных механизмов (электроклапаны, шаговые двигатели ТРВ).
Контроль приводных электродвигателей вентиляторов и компрессора
 — отсутствие биения валов, заедания, посторонних шумов. Подшипники электродвигателя вентилятора конденсатора — типовое слабое место.
Проверка двигателей под нагрузкой
— замер температуры корпуса (тепловизором или пирометром), потребляемого тока (токовыми клещами). Превышение номинала на 10% — повод искать причину.
Контроль состояния теплообменника конденсатора
— оценка степени загрязнения, целостности оребрения, коррозии трубок.
Проверка предохранительных устройств
— реле высокого и низкого давления: вручную вызвать срабатывание и убедиться, что контроллер корректно обрабатывает сигнал и останавливает компрессор.

Раз в год:
Полноценная глубокая профилактика, обычно приуроченная к межсезонью.

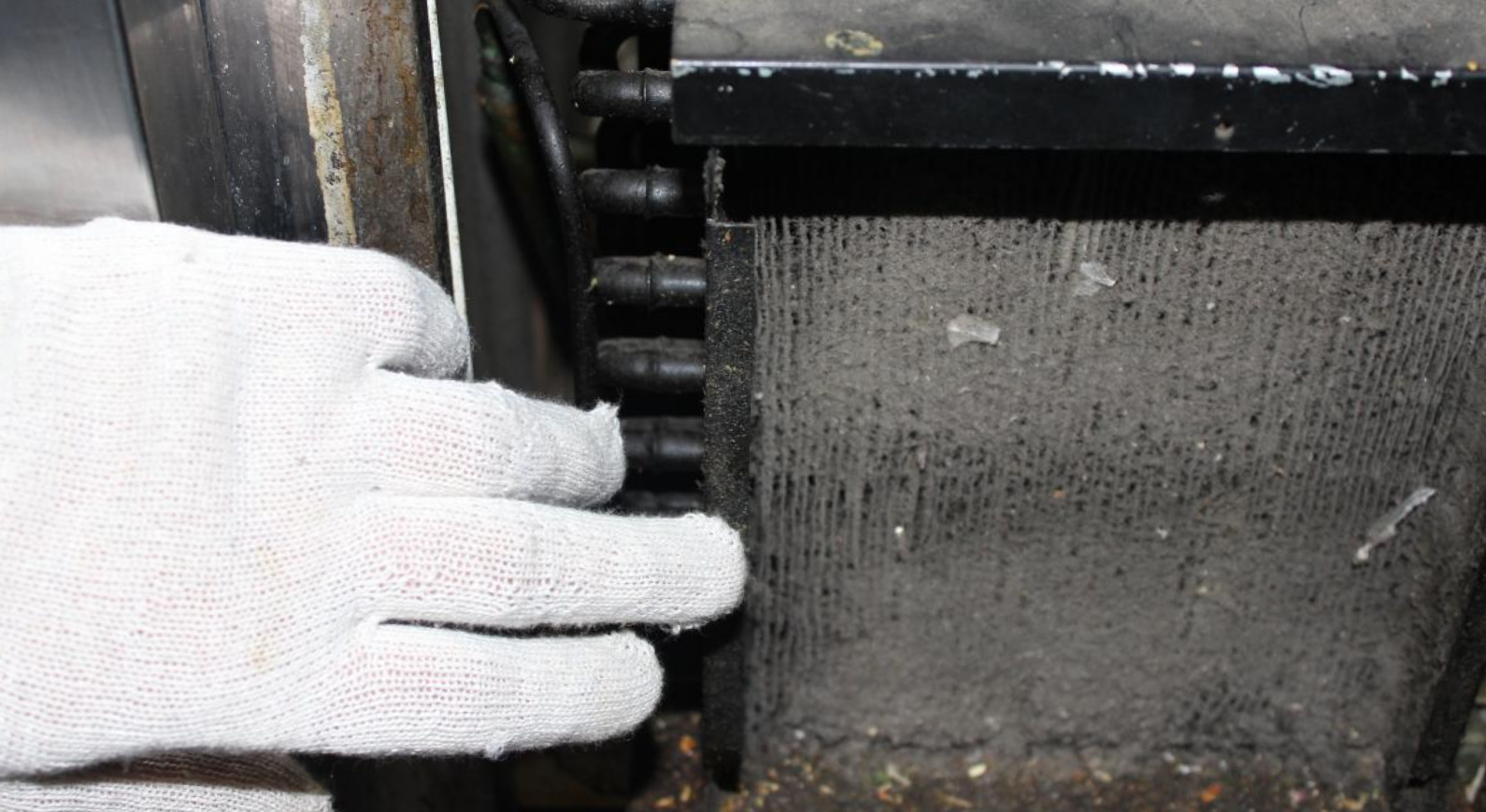

Глубокая очистка теплообменника конденсатора
— не просто сметание пыли, а мойка под давлением с применением специализированных химических средств для удаления жировых и солевых отложений. Важно: мыть нужно в направлении, противоположном потоку воздуха, чтобы не загнать грязь глубже в оребрение.

Проверка и при необходимости замена фильтров-осушителей
 — это расходник, который меняется не «по состоянию», а превентивно, особенно если были вскрытия контура.

Комплексная проверка всей системы
 — от компрессора до ТРВ в приточной камере, включая теплоизоляцию трубопроводов хладагента (конденсат на изоляции = потеря холода).

Калибровка датчиков
— температуры и давления, проверка уставок реле по эталонным приборам.

Анализ масла компрессора
— при наличии пробоотборника: кислотность, влагосодержание, металлические включения. Это анализ крови агрегата, который покажет износ задолго до отказа.


Три главные ошибки при эксплуатации ККБ

1. «Работает — не трогаем». Самый распространённый и самый дорогой подход. Компрессор может работать с недостатком хладагента месяцами, постепенно перегреваясь. Результат — сгоревшие обмотки и замена компрессора стоимостью от 60 до 80% цены всего блока. Регулярная проверка по смотровому стеклу заняла бы 5 минут.

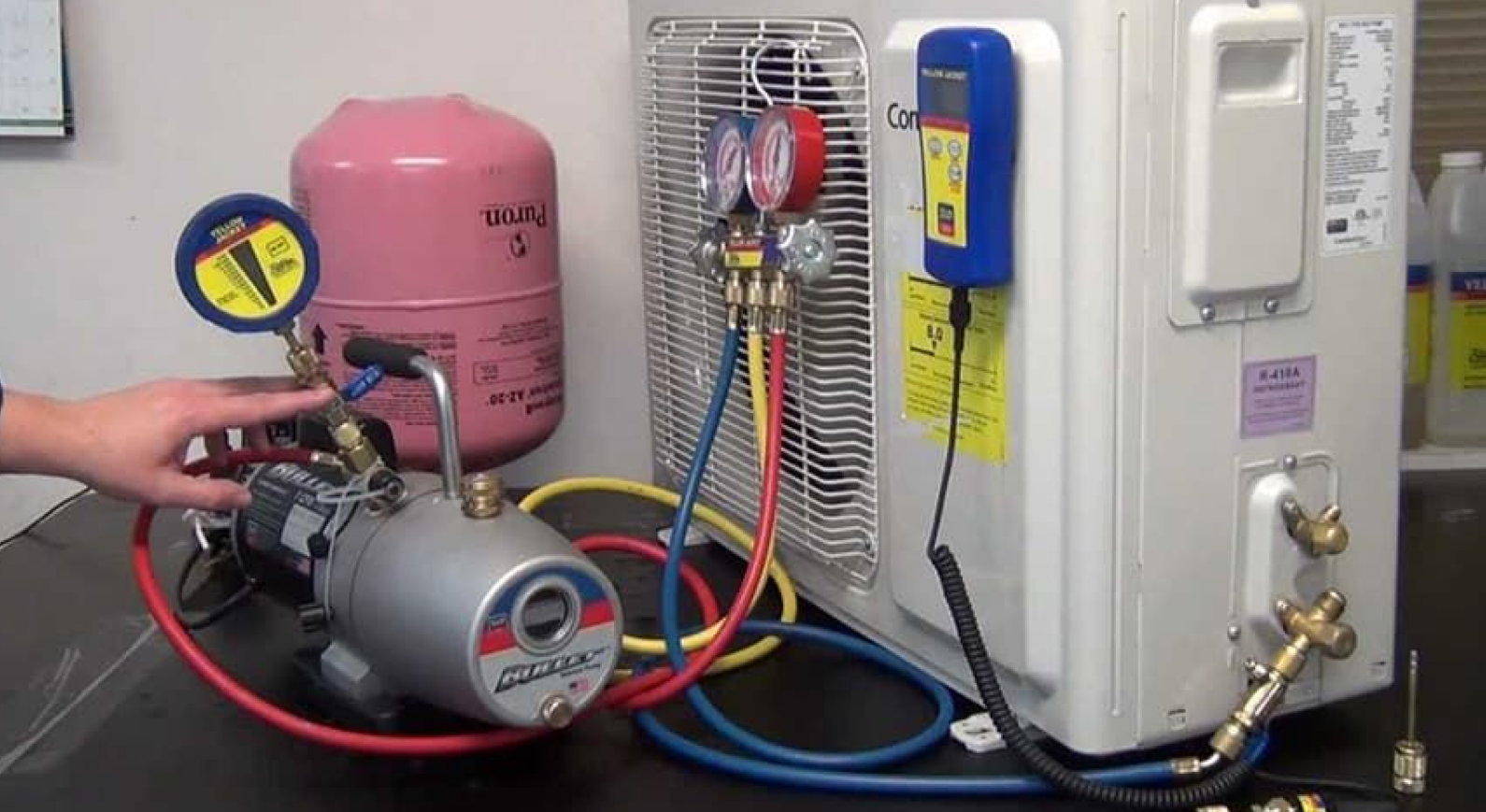

2. Дозаправка без поиска утечки. Хладагент не расходуется — он не «выгорает» и не «заканчивается». Если фреона мало, значит, есть утечка. Дозаправка без устранения причины — это заливка масла в дырявый картер. Каждый цикл дозаправки — это риск попадания воздуха и влаги в контур, что убивает фильтр-осушитель и ускоряет коррозию внутренних поверхностей.

3. Мойка конденсатора «как попало». Струя под прямым давлением вплотную к оребрению — и алюминиевые пластины загибаются, образуя «заёд», который блокирует поток воздуха. После такой мойки теплоотдача может стать хуже, чем до неё. Правильно — мойка с расстояния, под углом, с применением пенящихся щелочных средств и последующим ополаскиванием.

 Что даёт регулярное ТО — в цифрах



Параметр

Без ТО

 С регулярным ТО

Срок службы компрессора
3–5 лет
10–15 лет

Падение холодопроизводительности за год
8–12%
Менее 2%

Энергопотребление
Растёт из-за загрязнений и утечек
Стабильно на номинале

Вероятность внезапной аварии в сезон
Высокая
Минимальная

Стоимость владения (TCO)
Высокая из-за ремонтов и простоев
Низкая, предсказуемая

Резюме инженера

ККБ в составе вентиляционной установки — не та система, на которой стоит экономить на сервисе. Одна аварийная остановка в пиковый сезон может обойтись дороже, чем три года планового ТО. Регламент прост: ежеквартально — осмотр и приборный контроль, раз в полгода — глубокая диагностика, ежегодно — мойка, замена расходников и анализ масла. И главное правило холодильщика: хладагент не заканчивается — он утекает. Если пришлось дозаправлять — ищите дыру, а не заливайте фреон.
