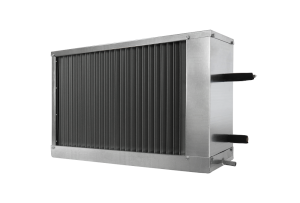

Фреоновый охладитель OFP 70*40/3-L
Главная » Каталог товаров » Вентиляция » Охладители » Фреоновые охладители для прямоугольных каналов » Фреоновый охладитель OFP 70*40/3-L
Максимальный расход воздуха 3 500 м³/ч Холодопроизводительность (полная) 14.65 кВт
от 63130 руб
Фреоновый охладитель OFP в Красноярске
Канальные воздухоохладители OFP для прямоугольных каналов (иначе «прямые испарители») предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей посредством испарения фреонового хладагента, подаваемого в них от холодильных машин — компрессорно-конденсаторных блоков (ККБ).
Воздухоохладители выпускают одноконтурными и 3-х/4-х рядными (стандартное исполнение), с правым подключением по ходу движения воздуха.
Конструкция
Фреоновые воздухоохладители изготавливают в различных типоразмерах в зависимости от размеров соединительного фланца. Воздухоохладитель состоит из корпуса, теплообменника, блока каплеуловителя, поддона для сбора конденсата. Соединение трубок подвода хладагента выполнено под пайку.- Корпус изготовлен из оцинкованной стали толщиной 1 мм
- Теплообменник изготовлен из алюминиевых пластин, насаженных на медные трубки диаметром 9,52 мм. Шаг между ламелями в стандартном исполнении — 2,1 мм
- Блок каплеуловителя изготовлен из пластикового профиля, имеющего специальные изгибы, которые задерживают влагу при прохождении воздуха через теплообменник и блок каплеуловителя
- Влага стекает и скапливается в нижнем поддоне, который изготовлен из оцинкованной стали и имеет трубку для отвода конденсата. Наружная поверхность поддона защищена теплоизолирующим материалом
Монтаж
Фреоновые воздухоохладители устанавливают в горизонтальном положении поддоном снизу. Чтобы охладитель оставался чистым, нужно установить перед ним воздушный фильтр.При установке охладителя после вентилятора рекомендовано предусмотреть между ними участок воздуховода длиной 1-1,5 м для выравнивания потока воздуха.
Условия эксплуатации
Воздухоохладители предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150-69.Воздухоохладители служат для охлаждения воздуха и других невзрывоопасных газовых смесей, не содержащих липких веществ, волокнистых и абразивных материалов. Cодержание пыли и других твердых примесей не должно превышать 100 мг/м3. Aгрессивность перемещаемых невзрывоопасных газовых смесей по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха.
Гарантийный срок: 18 месяцев.
